焊接機器人自動化知識（八）

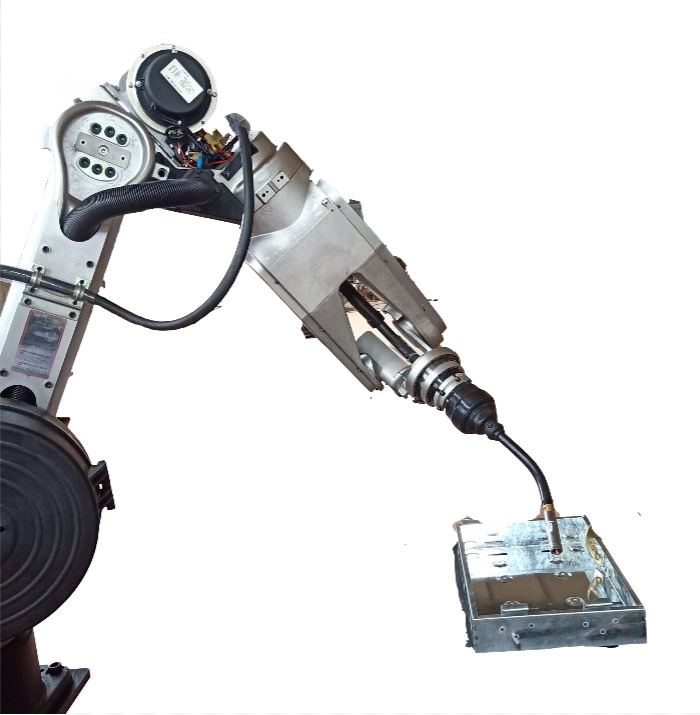

送絲系統
送絲系統通常是由送絲機（包括電動機、減速器、校直輪、送絲輪、送絲軟管、焊絲盤等）組成。盤繞在焊絲盤上的焊絲經過校直輪和送絲輪送往焊槍。根據送絲方式的不同，可分為四種類型：
（1）拉絲式
拉絲式可分為三種形式：
1）將焊絲盤和焊槍分開，兩者通過送絲軟管連接；
2）將焊絲盤直接安裝在焊槍上；
3）焊絲盤與焊槍分開，送絲電動機也與焊槍分開。
前兩種都適用于細絲半自動焊，但前一種操作比較方便，第三種送絲方式可用于自動熔化極氣體保護焊。
（2）推絲式
推絲式是焊絲被送絲輪推送經過軟管而達到焊槍，是半自動熔化極氣保護焊的主要送絲方式。
這種送絲方式的焊槍結構簡單、輕便、操作維修都比較方便，但焊絲送進的阻力較大。隨著軟管的加長，送絲穩定性變差，一般送絲軟管長為3．5～4m左右。
（3）推拉絲式
這種送絲方式的送絲軟管最長可以加長到15m左右，擴大了半自動焊的操作距離。焊絲前進時既靠后面的推力，又靠前邊的拉力，利用兩個力的合力來克服焊絲在軟管中的阻力。推拉絲兩個動力在調試過程中要有一定配合，盡量做到同步，但以拉為主。焊絲送進過程中，始終要保持焊絲在軟管中處于拉直狀態。
這種送絲方式常被用于半自動熔化極氣體保護焊。
（4）行星式（線式）
行星式送絲系統是根據“軸向固定的旋轉螺母能軸向送進螺桿”的原理設計而成的。
三個互為120°的滾輪交叉地安裝在一塊底座上，組成一個驅動盤。驅動盤相當于螺母，通過三個滾輪中間的焊絲相當于螺桿，三個滾輪與焊絲之間有一個預先調定的螺旋角。
當電動機的主軸帶動驅動盤旋轉時，三個滾輪即向焊絲施加一個軸向的推力，將焊絲往前推送。送絲過程中，三個滾輪一方面圍繞焊絲公轉，另一方面又繞著自己的軸自轉。調節電動機的轉速即可調節焊絲送進速度。
這種送絲機構可一級一級串聯起來而成為所謂線式送絲系統，使送絲距離更長（可達60m）。
送絲系統
送絲系統通常是由送絲機（包括電動機、減速器、校直輪、送絲輪、送絲軟管、焊絲盤等）組成。盤繞在焊絲盤上的焊絲經過校直輪和送絲輪送往焊槍。根據送絲方式的不同，可分為四種類型：
（1）拉絲式
拉絲式可分為三種形式：
1）將焊絲盤和焊槍分開，兩者通過送絲軟管連接；
2）將焊絲盤直接安裝在焊槍上；
3）焊絲盤與焊槍分開，送絲電動機也與焊槍分開。
前兩種都適用于細絲半自動焊，但前一種操作比較方便，第三種送絲方式可用于自動熔化極氣體保護焊。
（2）推絲式
推絲式是焊絲被送絲輪推送經過軟管而達到焊槍，是半自動熔化極氣保護焊的主要送絲方式。
這種送絲方式的焊槍結構簡單、輕便、操作維修都比較方便，但焊絲送進的阻力較大。隨著軟管的加長，送絲穩定性變差，一般送絲軟管長為3．5～4m左右。
（3）推拉絲式
這種送絲方式的送絲軟管最長可以加長到15m左右，擴大了半自動焊的操作距離。焊絲前進時既靠后面的推力，又靠前邊的拉力，利用兩個力的合力來克服焊絲在軟管中的阻力。推拉絲兩個動力在調試過程中要有一定配合，盡量做到同步，但以拉為主。焊絲送進過程中，始終要保持焊絲在軟管中處于拉直狀態。
這種送絲方式常被用于半自動熔化極氣體保護焊。
（4）行星式（線式）
行星式送絲系統是根據“軸向固定的旋轉螺母能軸向送進螺桿”的原理設計而成的。
三個互為120°的滾輪交叉地安裝在一塊底座上，組成一個驅動盤。驅動盤相當于螺母，通過三個滾輪中間的焊絲相當于螺桿，三個滾輪與焊絲之間有一個預先調定的螺旋角。
當電動機的主軸帶動驅動盤旋轉時，三個滾輪即向焊絲施加一個軸向的推力，將焊絲往前推送。送絲過程中，三個滾輪一方面圍繞焊絲公轉，另一方面又繞著自己的軸自轉。調節電動機的轉速即可調節焊絲送進速度。
這種送絲機構可一級一級串聯起來而成為所謂線式送絲系統，使送絲距離更長（可達60m）。
若采用一級傳送，可傳送7～8m。這種線式送絲方式適合于輸送小直徑焊絲（φ0．8～1．2mm）和鋼焊絲，以及長距離送絲。
